Mục đích, nhiệm vụ



Hệ thống tên lửa phòng không S-200 trong kiểu mẫu hình thành cuối cùng là hệ thống phòng không nhiều kênh, hoạt động trong mọi điều kiện thời tiết, là thiết bị phòng không cơ động tầm xa. S-300 được sử dụng trong nhiều nhiệm vụ chống lại những mục tiêu (máy bay, trạm chỉ huy trên không, chống nhiễu, các thiết bị quan sát và tấn công đường không) có hoặc không người lái, bay với tốc độ 1200km/h trên độ cao từ 300 mét đến 40km trong các điều kiện kháng nhiễu điện tử mạnh. Trong đó, độ dày của các dải nhiễu thụ động và chủ động có thể lên tới 250W/Mhz và tương đương với 24 gói phản xạ ngẫu cực trên 100 mét.
Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #151 vào lúc: 10 Tháng Mười Một, 2010, 08:29:25 PM »

Thành phần, biên chế

Hệ thống tên lửa phòng không S-200 gồm có các hệ thống chung (trạm chỉ huy, đài ra đa định vị, thiết bị tên lửa phòng không mẫu 5V21, 5V28, 5V28M) và cụm tổ hợp tên lửa phòng không (tiểu đoàn phòng không), mỗi tiểu đoàn bao gồm kênh dẫn bắn (mục tiêu). Trong thành phần tiểu đoàn gồm: đại đội kỹ thuật vô tuyến (ra đa định vị chiếu sáng mục tiêu  – trạm anten K1V, ca bin K-2V và ca bin chuyển đổi nguồi K-22) và đại đội phóng (cabin điều khiển phóng K3V, 6 thiết bị phóng 5P72V và 12 xe nạp đạn 5YU24M và các thiết bị nguồn điện).


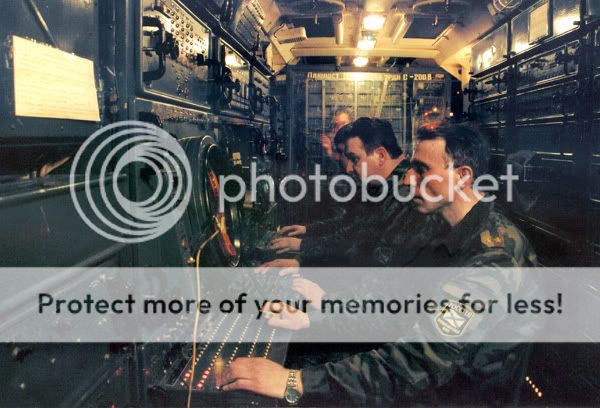

Cabin trạm chỉ huy K-9

Trạm, đài chỉ huy: kết nối thông tin với đài chỉ huy cấp cao hơn, bao gồm cabin xác định mục tiêu (K-9, K-9M) và hệ thống nguồn điện (ba trạm phát điện dizen 5E97 với thiết bị chuyển đổi – phân chia nguồn điện – cabin K-21). Cabin K-9 có thể liên hợp với thiết bị phòng không tự hành thuộc lữ đoàn tên lửa phòng không ASURK-1MA, “Vektor – 2”, “Senhez, đồng thời với các thiết bị phòng không tự hành cấp quân (sư đoàn) phòng không. Đài ra đa định vị P-14A “Oborona” hoặc P-14F “Furon” có thể cung cấp thông tin cho đài chỉ huy. Đến khi hoàn thiện hệ thống điều khiển tự động thiết bị phòng không tự hành cấp lữ đoàn ASURK-1A, các đài ra đa định vị P-80 “Altai” và PBU-200 (được chế tạo trên cơ sở PBU ASU tổ hợp nhóm S-75 ASURK-1)
Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #152 vào lúc: 10 Tháng Mười Một, 2010, 08:49:10 PM »

Đài ra đa định vị


Đài ra đa đo cao PRV-13

Trong các đài ra đa định vị phát hiện mục tiêu có thể sử dụng các đài ra đa kiểu P-14A (P-14F) với ra đa đo cao PRV-11 (PRV-13) hoặc tổ hợp ra đa P-80 (P-80A với các tính năng được nâng cấp) “Altai” với PRV-13. Trên cơ sở PRV-13 đã chế tạo đài ra đa định vị tầm trung trong thành phần có hai kênh đo xa của kiểu P-80 và đến bốn kênh đo cao PRV-11 và PRV-13 Kênh tìm phương của PRV-13 có thể làm việc trong chế độ ba tọa độ hoặc lập trình, xác định tầm xa, góc phương vị và độ cao của vật thể bay tầm thấp (từ 100 mét trở lên) trong chế độ tự động hoặc theo sự chỉ thị mục tiêu bên ngoài từ sự liên hợp với trạm ra đa định vị nhìn vòng, đòng thời đưa tới đài ra đa định vị phương hướng của máy bay – thiết bị rải nhiễu. Trong điều kiện tĩnh, việc sử dụng hệ thống phòng không S-200 trong các điều kiện thời tiết phức tạp, toàn bộ các đài ra đa định vị (P-14A, P-14F, P-80 và PRV) đều được bố trí dưới các công trình ngầm.
Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #153 vào lúc: 10 Tháng Mười Một, 2010, 09:24:26 PM »

Ra đa định vị chiếu xạ mục tiêu

Ra đa định vị chiếu sáng mục tiêu (hai thùng Dople của đài ra đa định vị phát sóng liên lục) được sử dụng để chiếu sáng mục tiêu tới thiết bị tên lửa phòng không với đầu đạn bán tự động, đồng thời để tiếp nhận thông tin về mục tiêu và tên lửa trong quá trình bay. Khi đạn đến phạm vi đủ rộng của tần số hoạt động, trừ nhiễu, tùy thuộc vào từng trường hợp, nó có thể hoạt động cho chế độ bức xạ đơn sắc hoặc điều biến mạng pha. Khi sử dụng chế độ bức xạ đơn sắc, bảo đảm sự theo dõi mục tiêu theo góc vị trí, góc phương vị và tốc độ, còn tầm xa được thực hiện bằng tay theo sự chỉ thị mục tiêu từ đài chỉ huy hoặc kết quả thu được từ các thiết bị trinh sát. Điều này cho phép bắt mục tiêu và chuyển tới đầu đạn tự bám bắt mục tiêu của tên lửa tương ứng từ tầm xa 400 – 410km và 290 – 300km. Trong chế độ điều biến mạng pha, mục tiêu bay được bám bắt theo góc vị trí, góc phương vị, tốc độ và tầm xa, trên cơ sở lựa chọn quỹ đạo bay của thiết bị tên lửa phòng không (tầm thấp hoặc tầm cao), và xác định tính năng (đơn lẻ, đặc biệt, nhóm) của mục tiêu. Khi cần thiết, đài ra đa chiếu sáng mục tiêu theo các thông tin chỉ thị mục tiêu bên ngoài có thể sử dụng để tìm mục tiêu, nhưng khả năng giải quyết nhiệm vụ này không cao. Công việc tác chiến của trạm ăng ten được thực hiện tự động (không có người).

Sauk hi chuyển sang chế độ theo dõi mục tiêu tự động, các thông tin cần thiết về mục tiêu tự động được đưa tới cabin điều khiển phóng trong hình thức chỉ huy điều khiển và được sử dụng để mở góc phương vị của thiết bị phóng. Sự dẫn bắn đầu đạn tự dẫn đường của tên lửa theo các tọa độ góc, tần số tiếp nhận tín hiệu, tốc độ và tầm xa của mục tiêu.
« Sửa lần cuối: 10 Tháng Mười Một, 2010, 10:26:05 PM gửi bởi daibangden » Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #154 vào lúc: 10 Tháng Mười Một, 2010, 09:47:04 PM »

Cabin K-22


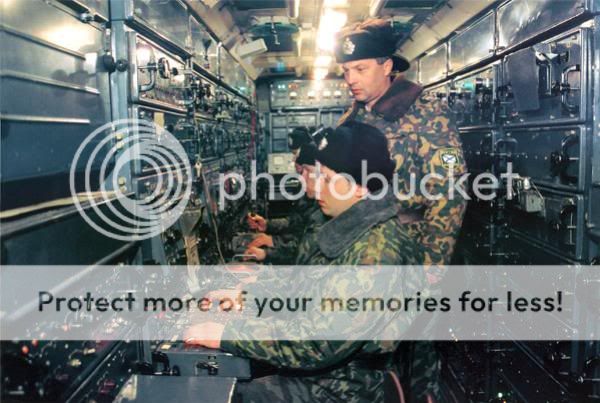

Bên trong cabin K-22

Cabin K-22 (thiết bị chuyển đổi – phân phối) bảo đảm sự chuyển đổi năng lượng điện được phát ra từ các trạm điện diezen của đài phát điện hoặc từ mạng công nghiệp tới luồng điện ba pha với hiệu điện thế 220V tần số 400Hz.

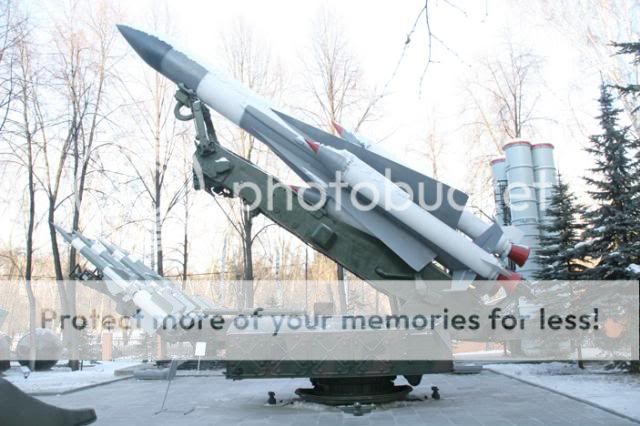

Vị trí (trận địa) khởi động (phóng)

Trận địa phóng (5Zh51 và 5Zh51V hoặc tương ứng với hệ thống tên lửa phòng không S-200 hoặc S-200V) trong thành phần hệ thống tên lửa phòng không có từ hai đến năm trạm, phục vụ cho việc chuẩn, phóng và phân phối tên lửa tới mục tiêu trên một số cự ly tiếp nhận từ ra đa chiếu sáng mục tiêu. Bãi phóng bao gồm sáu thiết bị phóng, 12 xe nạp đạn, cabin điều khiển phóng (K-3, K-3V) và hệ thống nguồn điện.

Hình dáng trận địa phóng được giới thiệu là hệ thống khu vực trống hình tròn dành cho sáu thiết bị phóng với khu vực trung tâm dành cho ca bin điều khiển phóng và thiết bị nguồn điện, đồng thời hệ thống đường ray dành cho các xe nạp đạn (mỗi thiết bị phóng có hai xe nạp đạn). Sự bố trí này bảo đảm sự an toàn khi nạp đạn đồng thời vài thiết bị phóng và khi cung cấp tên lửa tới thời điểm phóng từ các thiết bị phóng bên cạnh. Trận địa phóng có thể đặt thường trú hoặc mang tính tạm thời, bảo đảm một cách tương ứng cho việc phóng tên lửa nhiều lần hoặc một lần. Thông thường, Các thiết bị phóng được lắp trên nền đóng mở từ các tấm bê tông. Trong phiên bản trận địa phóng điển hình, chiều dài đường ray dành cho xe nạp đạn 5YU24: 41 mét, còn quãng đường di chuyển của xe nạp đạn gần 35 mét.
