duongthanhvan
Thành viên
*
Bài viết: 471



« Trả lời #160 vào lúc: 17 Tháng Ba, 2011, 12:15:37 am »

Loạt bài viết này em xin phép giới thiệu chi tiết hơn các thành phần trang bị của hệ thống TLPK C-125



Hệ thống TLPK C-125 bao gồm các thành phần:
•   Xe thu phát УНВ
•   Xe điều khiển УНК
•   Bệ phóng ПY - 5П - 73
•   Đạn tên lửa 5В27 ( hoặc đạn cũ 5В24)
•   Trạm nguồn điện: Máy nổ (ДэC - 200;AД - 30 ) ,Xe chia điện ( РКУ)
•   Ngoài ra đi kèm còn có các đài radar trinh sát,cảnh báo tầm xa như: P-18,P-19 (P-15), PRV-16, radar bắt thấp KASTA-2E và Đài thông tin tiếp sức,ACY.
(cái này đ/c ngocdan_lep đã nêu [http://www.quansuvn.net/index.php/topic,6082.msg288575.html#msg288575)
« Sửa lần cuối: 17 Tháng Ba, 2011, 12:24:05 am gửi bởi duongthanhvan » Logged

...Bắn trúng, đánh rất hay ...
duongthanhvan
Thành viên
*
Bài viết: 471



« Trả lời #161 vào lúc: 17 Tháng Ba, 2011, 12:29:50 am »

A.   Xe thu phát УНВ



Nhiệm vụ: bao gồm các thiết bị quan sát không gian bằng sóng vô  tuyến hoặc hình ảnh thực từ camera
Bao gồm các anten, camera (ТВК) và các động cơ truyền động điện đảm bảo cho anten quay (theo góc phương vị) và chúc-ngẩng (theo góc tà) theo tín hiệu điều khiển từ xe điều khiển УНК.

Thành phần chính của các anten gồm:

•   Loa phát xạ
•   Gương phản xạ

Cả hệ thống anten có thể quay xung quanh trục (quay theo góc phương vị 0-360 độ), và chúc ngẩng trong góc giới hạn -1-65 độ.

« Sửa lần cuối: 18 Tháng Ba, 2011, 07:52:12 pm gửi bởi duongthanhvan » Logged

...Bắn trúng, đánh rất hay ...
duongthanhvan
Thành viên
*
Bài viết: 471



« Trả lời #162 vào lúc: 17 Tháng Ba, 2011, 12:34:39 am »

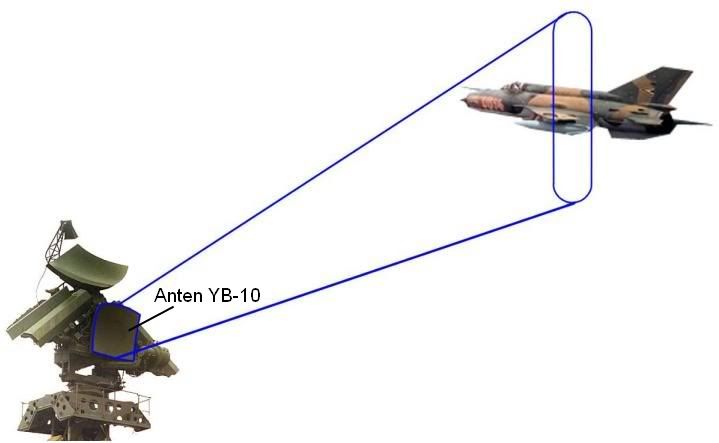

1.   Anten УВ -10:



Nhiệm vụ: tạo vùng không gian quan sát tích cực phù hợp với các chế độ làm việc của đài.

Nguyên tắc:bức xạ và thu tín hiệu phản xạ từ mục tiêu

Quét góc tà (ε) : loa phát xạ quét thẳng đứng

Quét góc phương vị (β) : cả hệ thống quay quanh trục. (0-360 độ)

Tùy theo chế độ quét được quy định bởi xe điều khiển, anten có thể thực hiên quét theo ý đồ của người chỉ huy bắn:

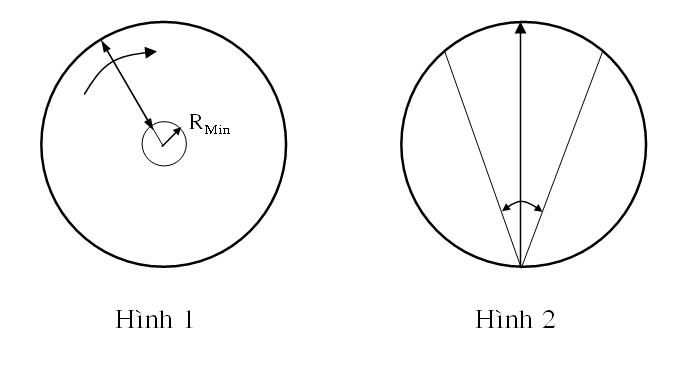

  • Quét tròn (hình 1)
  • Quét quạt (hình 2)




Trong đó,RMin là vùng mù của hệ thống.

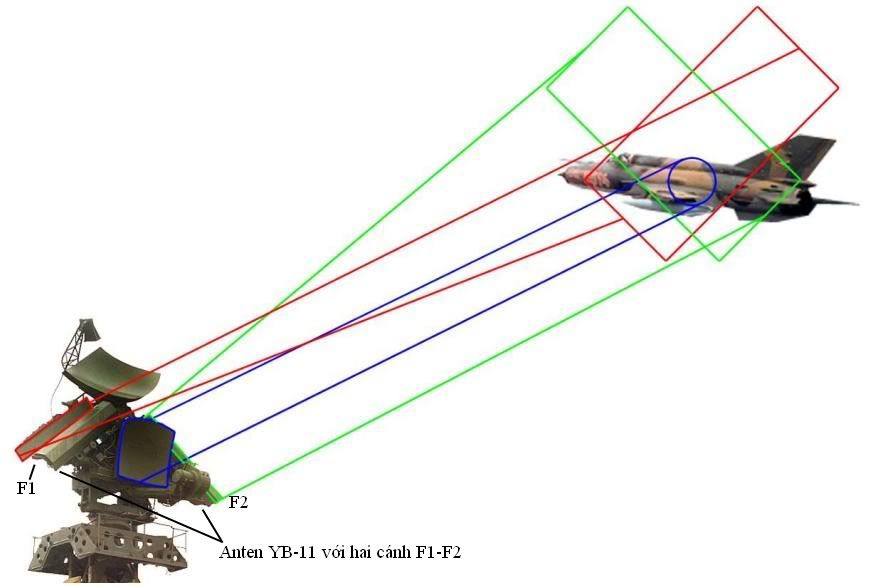

2.   Anten УВ -11: gồm hai anten như nhau,được đặt vuông góc với nhau và hợp với phương ngang 1 góc 45 độ.



Nhiệm vụ: tạo vùng quan sát không gian thụ động,đảm bảo vừa quan sát mục tiêu vừa nhận tín hiệu trả lời của tên lửa.

Nguyên tắc: anten YB-10 phát xạ điện từ, 2 anten YB-11 thu tín hiệu phản xạ từ mục tiêu và thu tín hiệu trả lời tên lửa.

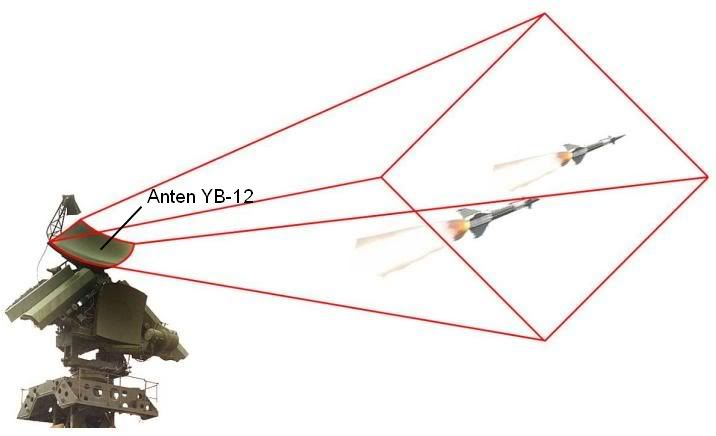

3.   Anten УВ -12:



Nhiệm vụ: phát xung hỏi và lệnh điều khiển tên lửa.
(ảnh)

4.   TBK:

Khí tài ngắm đồng bộ quang truyền hình9SCh33 Karat-2, gồm khối kính ngắm quang học, khối xử lý và truyền dẫn tín và màn hình hiển thị đặt trong cabin xe điều khiển УНК. Trong điều kiện ban ngày với ánh sáng và thời tiết tốt, khí tài này có thể quan sát được mục tiêu từ khoảng cách 45 km. Các điều kiện đêm tối, sương mù, khói đều làm giảm tầm quan sát và ngắm mục tiêu của khí tài.
Kính ngắm quang học:



Nhiệm vụ:  thực hiện quan sát và bám sát mục tiêu thông qua hình ảnh thực.
« Sửa lần cuối: 17 Tháng Ba, 2011, 01:06:57 am gửi bởi duongthanhvan » Logged

...Bắn trúng, đánh rất hay ...
duongthanhvan
Thành viên
*
Bài viết: 471



« Trả lời #163 vào lúc: 17 Tháng Ba, 2011, 01:00:35 am »

Tổng hợp cánh sóng của các anten trong vùng không gian

Logged

...Bắn trúng, đánh rất hay ...
duongthanhvan
Thành viên
*
Bài viết: 471



« Trả lời #164 vào lúc: 17 Tháng Ba, 2011, 11:16:06 am »

B- Xe điều khiển    УНК



Nhiệm vụ chính: xử lý tham số mục tiêu ,tên lửa thu được; hình thành các tham số điều khiển tên lửa, ănten và bệ phóng.


•   Bố trí trong cabin YHK


Các hệ trên xe:
•   Hệ tọa độ YOK
•   Hệ lập lệnh YBK
•   Hệ phát lệnh YPK
•   CDXE
•   Vị trí trắc thủ

1-Các vị trí trắc thủ trên xe:


Theo thứ tự lần lượt là (hình ảnh trên)

-vị trí trắc thủ góc

-vị trí sỹ quan điều khiển kiêm trắc thủ cự ly(hình ảnh )

-vị trí đại đội trưởng

-vị trí tiểu đoàn trưởng

« Sửa lần cuối: 18 Tháng Ba, 2011, 10:11:33 am gửi bởi duongthanhvan » Logged

...Bắn trúng, đánh rất hay ...
duongthanhvan
Thành viên
*
Bài viết: 471



« Trả lời #165 vào lúc: 17 Tháng Ba, 2011, 11:31:03 am »

2-vị trí trắc thủ góc.

Nhiệm vụ trắc thủ góc: trực tiếp sử dụng tay quay điều khiển hướng đường phân giác cánh sóng anten về phía mục tiêu.

  • Thực hiện làm trùng các đường ГМ, ВМ với mục trong thực hiện bắt, bám sát mục tiêu bằng sóng vô tuyến.
  • Thực hiện làm trùng mục tiêu với đường ngắm của kính ngắm quang học, thực hiện trong chế độ bắt,bám bằng khí tài quang học TBK


Vị trí trắc thủ bao gồm:tay quay và 2 màn hình (1 TBK và 1 màn hình chỉ thị góc (phương vị hoặc góc tà)) như trong ảnh

-màn hình TBK



-tủ và tay quay



« Sửa lần cuối: 17 Tháng Ba, 2011, 11:48:44 am gửi bởi duongthanhvan » Logged

...Bắn trúng, đánh rất hay ...
duongthanhvan
Thành viên
*
Bài viết: 471



« Trả lời #166 vào lúc: 17 Tháng Ba, 2011, 11:47:47 am »

3-vị trí sỹ quan điều khiển



Nhiệm vụ: thực hiện bắt, bám và chọn phương pháp điều khiển tên lửa tùy theo tình hình cụ thể trên không và chỉ thị cấp trên.

Bao gồm: 2 màn hình hiển thị cự ly-góc tà và cự ly-phương vị; các tay quay cự ly và góc;bảng điều khiển.

-Màn hình sỹ quan điều khiển



-Màn hình sỹ quan điều khiển khi thực hiện quan sát không gian:

+ Hình ảnh mô tả mục tiêu,đài;



+Khi ấy,trên màn hình sỹ quan điều khiển sẽ hiển thị như sau :



Trong đó:
1,2-tăng giảm góc tà,góc phương vị
3-đường phân giác cánh sóng anten (YB-10)
4-mục tiêu

-Màn hình trên là màn hình hiển thị khi không có sự ảnh hưởng bởi nhiễu

   +Đường  là đường nằm ngang,chỉ thị cự ly mục tiêu;

   +Đường là đường thẳng đứng nằm chỉ thì góc (tà, phương vị của mục tiêu)

-Khi bị các loại nhiễu tác dụng, hình ảnh trên màn hình sẽ có dạng như sau







Logged

...Bắn trúng, đánh rất hay ...
duongthanhvan
Thành viên
*
Bài viết: 471



« Trả lời #167 vào lúc: 18 Tháng Ba, 2011, 10:14:00 am »

4-vị trí đại đội trưởng



Nhiệm vụ : quan sát không gian, chỉ thị mục tiêu cho sỹ quan điều khiển và kích phóng đạn, phương pháp điều khiển.

Bao gồm: màn hiện hình nhìn vòng, bảng chỉ thị đạn và bảng điều khiển

- Màn hình ико có 2 chế độ quét; quét tròn và quét quạt tùy theo chế độ sục sạo của đài.

-Màn hiện sóng nhìn vòng ико dùng cho đại đội trưởng, bảng điều khiển




  • Màn hiển thị,như trong ảnh bao gồm:

a:1-Mục tiêu

b:3-Cự ly tối đa của đạn tên lửa (đường nét liền)

c:4-Cự ly tối thiểu có thể phóng đạn(đường chấm trong cùng)

d:2,5-điểm gặp lý thuyết giữa tên lửa và mục tiêu. (đường đứt nét)

e:2- điểm gặp nằm ngoài vùng tiêu diệt

f:5-mục tiêu nằm trong vùng tiêu diệt

-Cự ly gặp lý thuyêt: Căn cứ vào các tham số mục tiêu, tên lửa đài điều khiển sẽ sử lý qua

các khâu tính toán để đưa ra 1 cự ly gặp giữa tên lửa và mục tiêu một cách sơ bộ.

-Nhiệm vụ của cự ly lý thuyết: tạo ra vạch  (vòng) báo hiệu vị trí gặp tên lửa- mục tiêu,

thong qua vạch đó người điều khiển bắn kích phóng đạn để đảm bảo với cự ly hoạt động

của tên lửa có khả năng tiêu diệt mục tiêu.

  • Bảng điều khiển bao gồm:
    -Bảng chị thị bệ, đạn tên lửa.



    -Các núm chuyển rãnh, các nút phóng đạn và hoàn đạn

« Sửa lần cuối: 18 Tháng Ba, 2011, 07:28:28 pm gửi bởi duongthanhvan » Logged

...Bắn trúng, đánh rất hay ...
duongthanhvan
Thành viên
*
Bài viết: 471



« Trả lời #168 vào lúc: 18 Tháng Ba, 2011, 05:03:44 pm »

Trong chế độ quét quạt, màn hình hiển thị sẽ có dạng như sau:



Khi mục tiêu thực hiện tạo nhiễu để tránh sự phát hiện, khi đó màn hình ико của đại đội trưởng sẽ tương tụ như trong hình sau (với trường

hợp trong chế độ quét tròn):


Logged

...Bắn trúng, đánh rất hay ...
duongthanhvan
Thành viên
*
Bài viết: 471



« Trả lời #169 vào lúc: 18 Tháng Ba, 2011, 05:10:15 pm »


5-vị trí tiểu đoàn trưởng



Nhiệm vụ: quan sát không gian,chọn mục tiêu cần tiêu diệt,chế độ nổ, số lượng đạn, thời điểm phóng đạn và ra chỉ thị cho đại đội trưởng

Bao gồm: màn hiện hình nhìn vòng của radar P-19 (P-15)

-Màn hình ВИКО phục vụ tiểu đoàn trưởng



Khi bị ảnh hưởng bởi nhiễu





Logged
