ngocdan_lep
Thành viên
*
Bài viết: 305



« Trả lời #150 vào lúc: 13 Tháng Ba, 2011, 06:55:55 pm »

Trên đây em đã giới thiệu một cách chung nhất về một tổ hợp Tên lủa phòng không (C75) :
-Hệ thống rada cảnh giới chị thị mục tiêu.
-Hệ thống tự động chỉ huy
-Tổ hợp C75
 +Kỹ thuật
 +Chiến thuât
....

Các bài trên em tổng hợp từ nhiều nguồn  trong đó :
http://peters-ada.de/sa2_futk.htm
http://peters-ada.de/sa2_azm.htm#Planzeichnergruppe
http://www.ausairpower.net/APA-S-75-Volkhov.html
http://www.pvo.su/s75/s75.htm
http://www.militaryphotos.net/forums/showthread.php?99988-Russian-Photos-(updated-on-regular-basis)/page1729
http://www.ifp.illinois.edu/~smherman/darpa/
http://hadmernok.hu/archivum/2007/2/2007_2_balajti.html
http://www.bautforum.com/showthread.php/89434-Passive-Radar-Detection-At-Home
http://wikirota.org/en/Cecil_Maby_and_Bedford_Franklin
http://khoahoc.baodatviet.vn/Home/KHCN/Chum-anh-ve-rong-lua-cua-Quan-doi-nhan-dan-Viet-Nam/20107/100776.datviet
http://www.quansuvn.net/index.php?topic=228.90
http://www.quansuvn.net/index.php/topic,16226.80.html
http://www.quansuvn.net/index.php?topic=2775.530
............................
Và nhiều nguồn khác. Grin  Grin  Grin


Logged

mta-sunpac
ngocdan_lep
Thành viên
*
Bài viết: 305



« Trả lời #151 vào lúc: 13 Tháng Ba, 2011, 07:07:25 pm »

Trước khi tham khảo một số trận đánh của C75 ta xem qua  tiêu chuẩn hay tiêu chí cụ thể cho mục tiêu  Grin  Grin

 - Sau khi bắn xong nhìn thấy có lửa cháy từ mục tiêu thế là bắn cháy. Cái này có thể tạo hoang báo khi máy bay phản lực địch bật đốt đít tăng tốc, vứt thùng dầu phụ hoặc đốt bớt nhiên liệu thừa (loại F-111) để chạy cho nhanh khỏi khu hoả lực.
 - Sau khi bắn xong mà thấy mục tiêu bị cháy hạ độ cao khuất chân trời hoặc thấy mất tín hiệu trên màn hiện sóng thì là bắn rơi. Cái này có thể tạo hoang báo như trường hợp bắn cháy hoặc máy bay địch bổ nhào hạ thấp độ cao lợi dụng địa hình che khuất ra-đa để thoát khỏi khu hoả lực.
 - Sau khi bắn xong thấy mục tiêu bị rơi, thu hồi được xác trong lãnh thổ nước ta được coi là bắn rơi tại chỗ. Cái này chắc chắn nhất nhưng vẫn có thể lọt hoang báo khi bắn trượt nhưng do phi công địch hoảng hốt hay non tay thao tác tránh đạn đột ngột (evasive maneuver) khiến máy bay tự rơi.(Bác OldBuff)
Logged

mta-sunpac
Giangtvx
Thượng tá
*
Bài viết: 25560


« Trả lời #152 vào lúc: 14 Tháng Ba, 2011, 10:30:48 am »

Tuy vậy vẫn có trường hợp tên lửa cướp cò xảy ra  mặc dù không gây ra hậu quả nghiêm trọng .

Bác nói rõ về (các?) trường hợp này đi.
« Sửa lần cuối: 14 Tháng Ba, 2011, 10:38:19 am gửi bởi Giangtvx » Logged

duongthanhvan
Thành viên
*
Bài viết: 471



« Trả lời #153 vào lúc: 14 Tháng Ba, 2011, 11:18:25 am »

Tuy vậy vẫn có trường hợp tên lửa cướp cò xảy ra  mặc dù không gây ra hậu quả nghiêm trọng .

Bác nói rõ về (các?) trường hợp này đi.
Việc này xảy ra khi kiểm tra trong quá trình kiểm tra lệnh lệnh phóng. Đúng quy trình thì việc kiểm tra lênh phóng, phải thực hiện đầy đủ các bước chuyển chế độ (em xin phép không nói kỹ các bước). Tuy nhiên trong thực tế khi tiến hành kiểm tra một sô trắc thủ đã bỏ xót, không tiến hành đầy đủ các bước trong quy trình hướng dẫn. Vì thế khi tiến hành cấp điền áp kiểm tra, vô tình đã cấp điện áp kích phóng quả tên lửa.
Một ví dụ cho sự cố này xảy ra tại tiểu đoàn tên lửa XX đóng tại Chèm, quả đạn đã bay sang khu vực Đông Anh, nhưng rất may không có thiệt hại nào về người.
Do đó bây giờ điều khiện bắt buộc khi kiểm tra lệnh phóng là phải tháo cáp (ш) phóng gắn với quả tên lửa để đảm bảo  an toàn.
« Sửa lần cuối: 14 Tháng Ba, 2011, 11:37:36 am gửi bởi duongthanhvan » Logged

...Bắn trúng, đánh rất hay ...
OldBuff
Moderator
*
Bài viết: 3053


Vì nhân dân quên mình


« Trả lời #154 vào lúc: 14 Tháng Ba, 2011, 03:36:19 pm »

Tuy vậy vẫn có trường hợp tên lửa cướp cò xảy ra  mặc dù không gây ra hậu quả nghiêm trọng .

Bác nói rõ về (các?) trường hợp này đi.
Việc này xảy ra khi kiểm tra trong quá trình kiểm tra lệnh lệnh phóng. Đúng quy trình thì việc kiểm tra lênh phóng, phải thực hiện đầy đủ các bước chuyển chế độ (em xin phép không nói kỹ các bước). Tuy nhiên trong thực tế khi tiến hành kiểm tra một sô trắc thủ đã bỏ xót, không tiến hành đầy đủ các bước trong quy trình hướng dẫn. Vì thế khi tiến hành cấp điền áp kiểm tra, vô tình đã cấp điện áp kích phóng quả tên lửa.
Một ví dụ cho sự cố này xảy ra tại tiểu đoàn tên lửa XX đóng tại Chèm, quả đạn đã bay sang khu vực Đông Anh, nhưng rất may không có thiệt hại nào về người.
Do đó bây giờ điều khiện bắt buộc khi kiểm tra lệnh phóng là phải tháo cáp (ш) phóng gắn với quả tên lửa để đảm bảo  an toàn.

Trên tủ của sỹ quan điều khiển có hai nút nhấn chọn trạng thái giữa chế độ chiến đấu/БРmô phỏng diễn tập/КС. Khi kiểm tra khí tài hoặc diễn tập mà quên không chọn chế độ mô phỏng diễn tập, thì các lệnh thay vì qua khối mô phỏng tính toán 5G98 của tủ Akkord-75 sẽ đi thẳng vào mạch chiến đấu gây phóng đạn ngoài ý muốn.
Logged

Thượng tôn công lý - Chế áp cường quyền
ngocdan_lep
Thành viên
*
Bài viết: 305



« Trả lời #155 vào lúc: 14 Tháng Ba, 2011, 10:35:26 pm »

Hai nút này thưa thủ trưởng. Cheesy


Logged

mta-sunpac
Giangtvx
Thượng tá
*
Bài viết: 25560


« Trả lời #156 vào lúc: 15 Tháng Ba, 2011, 03:28:18 am »

Vâng ! Xin cám ơn các bác. Tôi không nhớ rõ khoảng thời gian nào, chỉ nhớ là lúc đó đơn vị chúng tôi cũng đóng quân gần đấy. Tôi không trực tiếp thấy nhưng nghe kể (lại "nghe kể"!) là tên lửa bị "cướp cò" đội cả bạt bay đi (chả biết có đúng thế không). Đám bộ binh cứ buồn cười mãi và không tin. Súng bộ binh không phải là không bị cướp cò nhưng rất khó và hiếm, thế mà tên lửa cũng cướp "cò được" !

Nhưng mà tôi muốn hỏi là xử lý thế nào với quả tên lửa ấy? Nó là loại gì? Có thật là nó đội cả bạt bay đi không? Có chủ động lái nó (bay về phía ít dân cư chẳng han) được không ? Chủ động kích cho nó nổ hay để cho nó bay "mỏi cánh" rồi tự nổ? Phản ứng của các lực lượng trong vùng(F, Quân chủng, ...) thế nào?, Có báo động không ... ? Sau đó các vị trưởng, phó (C,D,E,F, ...) có ai bị rụng sao, rơi vạch hay bóc lịch không ?

 Ngoài vụ đấy còn có vụ nào khác tương tự không ?
Logged

ngocdan_lep
Thành viên
*
Bài viết: 305



« Trả lời #157 vào lúc: 15 Tháng Ba, 2011, 07:07:59 am »

Chuyện tl cướp cò xảy ra không ít hơn một lần thưa bác.
 Lần 1 vào  năm 1996 tại HN như thông tin của đ/c duongthanhvan ,lần 2 tai QN quả đạn bay rúc vào núi .

Việc cướp cò rất khó xảy ra : ví dụ như khẩu AK có chốt an toàn + cò,  cứ cho là 2 lần bảo hiểm viên đạn mới bay  đã hiếm lắm .Trong khi tl có tới 17 tầng bảo hiểm  thì xác suất cướp cò gần như bằng 0.Kiểm tra bệ ,đạn  phải mở cả 17 tầng này nhưng rút cáp nối đạn (OШ10) ra.Trường hợp trời lạnh các bác lười không tháo thì đạn bay  chắc  Grin. tl bay như đạn pháo không điều khiển tới khi chạm đất,khi đạn bay ngoài ý muốn thì khoanh vùng rồi huy động tất cả các lực lượng có thể tìm kiếm .
Việc xử lý sau đó thế nào (giải quyết hậu quả,các lực lượng liên quan...) . Theo cháu Vấn đề này không nên bàn luận nhiều  Wink.Để có thông tin chuẩn   bác liên hệ trực tiếp với các thủ trưởng  phòng không trong trang nhà ta ạ!

« Sửa lần cuối: 15 Tháng Ba, 2011, 11:40:31 am gửi bởi ngocdan_lep » Logged

mta-sunpac
ngocdan_lep
Thành viên
*
Bài viết: 305



« Trả lời #158 vào lúc: 16 Tháng Ba, 2011, 07:29:51 am »

Tổ hợp S75 được sử dụng tại nhiều quốc gia trên thế giới nhưng sức mạnh của nó được thể hiện rõ nhất trên chiến trường Việt Nam .
Topic "Chiến dịch 12 ngày đêm (Linebacker II), tháng 12/72" được bác ChiếnV mở trong chủ đề 'Xẻ dọc Trường Sơn đi cứu nước 'nói về một trong những chiến công của tên lửa Việt Nam:
         http://www.quansuvn.net/index.php/topic,603.0.html

Thi đua là yêu nước Cheesy

Logged

mta-sunpac
duongthanhvan
Thành viên
*
Bài viết: 471



« Trả lời #159 vào lúc: 16 Tháng Ba, 2011, 11:51:59 pm »

Em xin phép trích dẫn y nguyên bài của thủ trưởng dongadoan để mở đầucho loạt bài viết giới thiệu về hệ thống tên lửa phòng không C-125:
(http://www.quansuvn.net/index.php/topic,521.msg6107.html#msg6107)

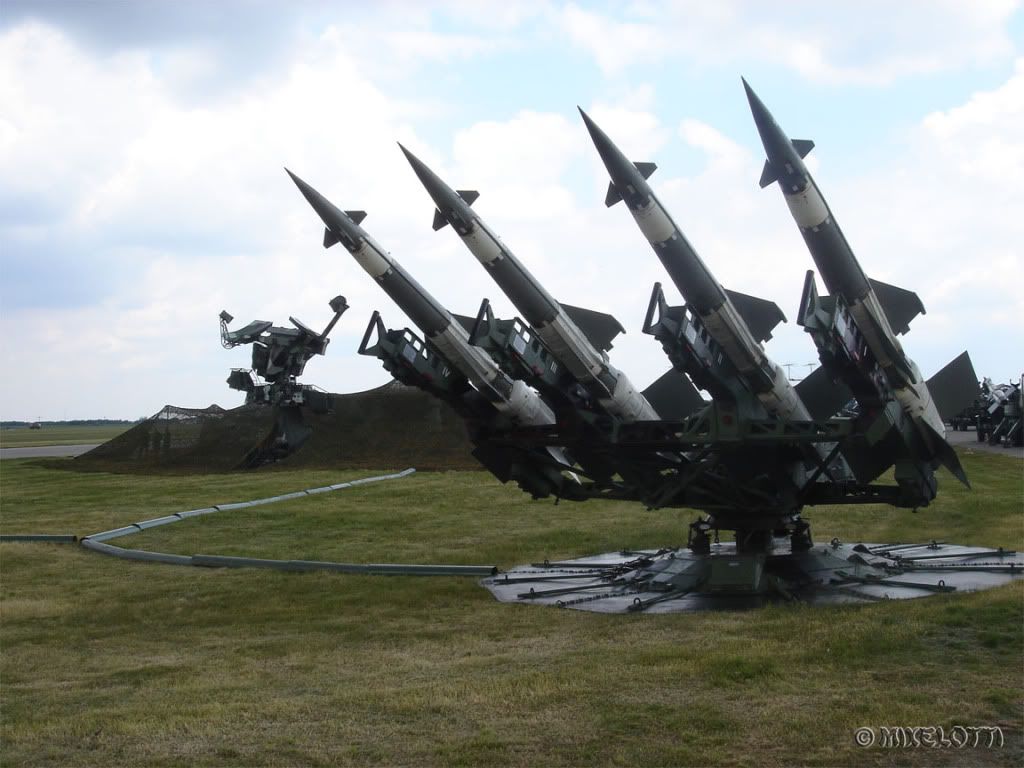

Tổ hợp tên lửa phòng không S-125 (SA-3) là hệ thống tên lửa đất đối không tầm trung và tầm thấp thế hệ 2 của Liên Xô trước đây. Tổ hợp tên lửa này được nghiên cứu và phát triển từ những năm 50 của TK20. Đến năm 1961, nó chính thức được đưa vào biến chế của bộ đội phòng không Liên Xô, chủ yếu được triển khai để bảo vệ yếu địa. Đơn vị tác chiến chủ yếu của SA-3 là cấp tiểu đoàn, một tiểu đoàn hỏa lực gồm 1 đài radar dẫn đường, antena quét cơ điện có thể bám đồng thời 6 mục tiêu, 4 bệ phóng liên hoàn (2 hoặc 4 tên lửa tùy từng loại S-125 hay S-125M). Cứ 3 đến 4 tiểu đoàn hỏa lực sẽ có 1 tiểu đòan bảo đảm kỹ thuật, tất cả hợp thành biên chế cấp trung đoàn.
 Tổ hợp SA-3 kết hợp với tổ hợp tên lửa phòng không tầm trung, cao SA-2 hoàn thiện lưới hỏa lực từ thấp đến cao. SA-3 sử dụng tên lửa 5V27, cùng dạng và có thể sử dụng chung với tên lửa phòng không trên hạm SA-N-1. Tên lửa 5V27 dài 6,7m; đường kính 55,2cm; nặng 980kg (kể cả tầng 1-khởi tốc). Tầm bắn hiệu quả của tên lửa 5V27 là 25km, trần bắn hiệu quả là 18km.
  Phương thức dẫn đường của SA-3 là dẫn theo lệnh vô tuyến trên toàn hành trình (phương thức này thường được Liên Xô áp dụng cho các loại tên lửa phòng không tầm trung và tầm xa). Trình tự tác chiến của SA-3 như sau: Radar P-15 (P-19) làm việc trên băng C (5,45GHz) bắt được mục tiêu, nó chuyển giao các thông số cho radar điều khiển hỏa lực SNR-125 bám bắt mục tiêu. Sau khi tên lửa phóng đi, radar SNR-125 tiếp tục bám đuổi mục tiêu, đồng thời truyền lệnh dẫn vô tuyến tới tên lửa, antena thu tín hiệu ở cánh đuôi tên lửa nhận lệnh dẫn điều khiển tên lửa bay tới mục tiêu. Khi tiếp cận mục tiêu, tên lửa sẽ kích nổ đầu đạn phá mảnh bằng ngòi vô tuyến để tấn công mục tiêu bằng hàng trăm mảnh kim loại. Khối lượng của đầu đạn tên lửa nổ mảnh là 72kg, bán kính sát thương hiệu quả là 12,5m.
« Sửa lần cuối: 18 Tháng Ba, 2011, 07:21:36 pm gửi bởi duongthanhvan » Logged

...Bắn trúng, đánh rất hay ...
