Tác giả Chủ đề: Tên lửa Nga - Sức mạnh vượt trội trên chiến trường.  (Đọc 330439 lần)
0 Thành viên và 1 Khách đang xem chủ đề.
longtrec
Trung tá
*
Bài viết: 1940



« Trả lời #300 vào lúc: 06 Tháng Năm, 2011, 01:55:27 AM »

Em xin được hỏi bác longtrec và các bác rành về hệ thống pk Buk là Trung Quốc và Nga đã hợp tác phát cải tiến phiên bản hải quân của Buk là 9K37M1-2 'Shtil' ( Trung quốc gọi là HQ-16 ) bằng cách nâng trần tiêu diệt mục tiêu , chịu quá tải G , sử dụng Linux Hồng Kỳ thay cho hệ điều hành Window , máy tính đường đạn do Trung Quốc thiết kế ( thực ra là sao chép từ gián điệp công nghệ thu về ) và trên hết là Nga thu được kinh nghiệm quý báu về vụ này ? Cheesy


Thông tin về HQ-16 của Trung Quốc hiện rất ít ỏi, tôi có tham gia 1 vài diễn đàn chuyên về QS của Nga nên có hóng hớt và chắt lọc được 1 số thông tin:

Gần đây TQ "vô tình" hay cố ý để lộ hình ảnh về tổ hợp tên lửa phòng không tầm trung thế hệ mới có tên HQ-16.





Tổ hợp tên lửa phòng không thế hệ mới HQ-16 của TQ là sản phẩm hợp tác Nga-Trung, tổ hợp được phát triển trên cơ sở Buk-M/1-2 . Đây là tổ hợp tên lửa phòng không tầm thấp và tầm trung của Nga sử dung tên lửa 9M38M1 và tên lửa 9M317.Đối với tổ hợp tên lửa phòng không tầm thấp và tầm trung trang bị cho Hải quân Nga , tên lửa 9M317 được sử dụng trong tổ hợp  "Uragan" , " Еж" và ở phiên bản xuất khẩu "Shtil".

Cả Nga và TQ đều rất kín tiếng trong sự hợp tác này, công việc được tiến hành năm 2005.

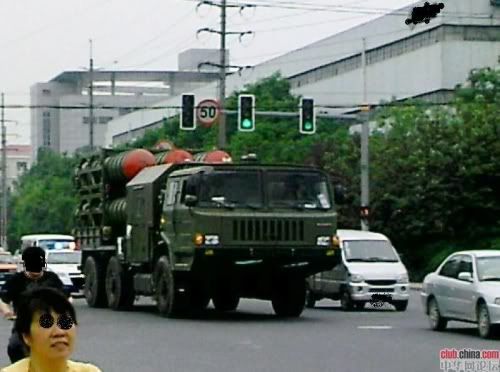

HQ-16 được thiết lập trên khung gầm xe bánh lốp(6 bánh lốp). Nhìn bề ngoài HQ-16 khác với Buk-M/1-2 ở xe phóng (Buk-M/1-2 trên khung gầm xe bánh xích), tên lửa của hệ thống phòng không thế hệ mới HQ-16 của TQ được chứa trong Container. HQ-16 có thể được thiết lập tối đa 6 ống phóng container/xe.

Đề án phát triển HQ-16 được TQ đặt tên với mã số : 0910.

So với Buk-M/1-2, Tổ hợp tên lửa phòng không tầm trung thế hệ mới của TQ có tầm bắn xa hơn đến 90km(?)( Tên lửa 9M317 có tầm bắn tối đa 50km). So với Buk-M/1-2 ,HQ-16 có hệ thống  ra đa tốt hơn,  hệ thống rada nhắm mục tiêu " Low-Mid" , hệ thống điều khiển hỏa lực bắn  kỹ thuật số.

Phiên bản trang bị cho Hải quân có tên HHQ-16, tổ hợp tên lửa phòng không này đã được TQ cài đặt trên khu trục đề án 054A.






HHQ-16 phiên bản trang bị cho Hải quân.

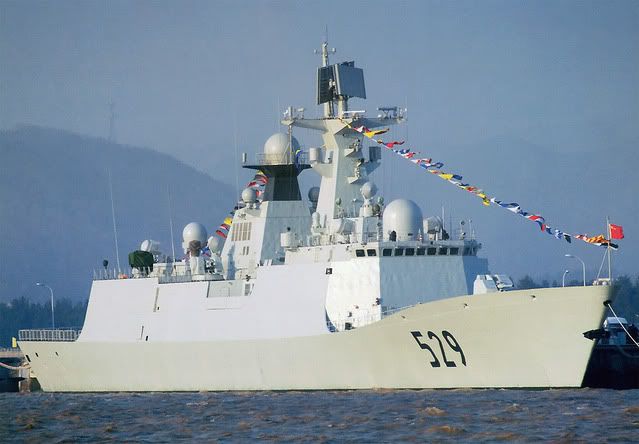

Khu trục nhỏ của TQ đề án 054 được biết tới tháng 9/2008 và được NATO định danh dưới mã hiệu: " Jiangkai Class" do nhà máy đóng tầu Hoàng phố-Quảng Châu TQ đóng. Khu trục nhỏ đề án 054 có lượng choán nước 4300t, nhưng phiên bản cải tiến 054A có lượng choán nước 4500t. Khu trục đề án 054A được trang bị tên lửa chống ngầm YJ-83A, tên lửa phòng không HQ-7(nhái của Pháp Crotale), trục thăng chống ngầm K-28(Nga). Do khu trục đề án 054A gần đây được trang bị 32 tên lửa phòng không tầm trung HQ-16 với phương thức phóng thẳng đứng nên các chuyên gia QS đặt tên cho đề án này là 054V.
« Sửa lần cuối: 06 Tháng Năm, 2011, 04:51:25 AM gửi bởi daibangden » Logged
OldBuff
Moderator
*
Bài viết: 3053


Vì nhân dân quên mình


« Trả lời #301 vào lúc: 06 Tháng Năm, 2011, 12:46:57 PM »



Hình bác Long đưa phía trên là loại Hải Hồng Kỳ 9/海红旗9 (HHQ-9), không phải HHQ-16 như hình dưới Wink



Logged

Thượng tôn công lý - Chế áp cường quyền
longtrec
Trung tá
*
Bài viết: 1940



« Trả lời #302 vào lúc: 07 Tháng Năm, 2011, 12:05:52 AM »

Vâng! Tôi đã kiểm tra lại và đúng là tôi đưa nhầm ảnh HHQ-9 thành HHQ-16, thành thật xin lỗi các bạn!
Logged
longtrec
Trung tá
*
Bài viết: 1940



« Trả lời #303 vào lúc: 07 Tháng Năm, 2011, 02:06:27 PM »

Tiếp theo :

CÁC THÀNH PHẦN CHÍNH TRONG TỔ HỢP "TOR"





Tram ra da phát hiện mục tiêu (Станция обнаружения целей -СОЦ):



Trạm ra da phát hiện mục tiêu SOS sử dụng xung động băng tần số (CM), khả năng phát hiện mục tiêu : 0,6-0,8.

Với trục thăng khả năng phát hiện ở cự li : 25-27km, thiết bị bay có điều khiển : 9-15km. Trục thăng khởi động nhưng còn đỗ trên mặt đất là : 6-7km(tùy thuộc vào tốc độ cánh quạt quay). Trục thăng bay đứng yên trong không khí 13-20km và thực hiện cất cánh đột ngột "подскок"(Từ nóng-Nhảy) từ mặt đất lên độ cao 20m là : 12km.
 Trạm ra da xác định và cung cấp dữ liệu về mục tiêu ở dải băng không thấp hơn 1,5-20 góc phương vị, 40 góc tà. Sai số ở cự li tối đa 200m, xác định tọa độ mục tiêu không vượt quá 1/2 những giá trị này.

Khi trạm ra da phát hiện mục tiêu SOS làm việc, tọa độ tiếng ồn phát ra từ mục tiêu sẽ được xác định và đưa vào hệ thống máy tính điện tử (ЭВМ -электронная вычислительная машина). Hệ số nén phản hồi từ vật thể được truyền vào kênh tín hiệu kỹ thuật số của trạm ra da SOS không nhỏ hơn 44db.





Bảo vệ trạm ra da SOS là  tên lửa chống ra da của đối phương ПРР ( противорадиолокационная ракета ), phát hiện kịp thời và tiêu diệt chúng.

Trạm ăng ten dẫn đường (Станция наведения -СН) , sử dụng xung động dải băng tần (CM) kết hợp ăng ten mảng PHA sử dụng trùm điện tử kiểm soát DN góc tọa độ. Trạm ăng ten phục vụ tìm kiếm ở khu vực 30 góc phương vị và 70 góc tà, tự động theo dõi mục tiêu với phương pháp xung động đơn, bằng 3 điểm tọa độ, xác xuất 0,5(0,8) ở cự li mục tiêu tới 23(20)km.






 Trạm ăng ten dẫn đường cung cấp phóng 1 hoặc 2 tên lửa phòng không 9M330 trong khoảng thời gian 4s và truyền lệnh dẫn đường cho tên lửa. Tìm kiếm mục tiêu và truyền lệnh dẫn đường đến ăng ten đặt ở cánh đuôi tên lửa thông qua trạm phát sóng trên ăng ten mảng PHA. Đồng trong 1 thời gian cùng tiến hành đo đạc tọa độ mục tiêu và dẫn đường cho 2 tên lửa.

 Trạm ăng ten dẫn đường biểu thị trên màn hình với sai số không thấp hơn 1o với góc tọa độ và 100m sai số cự li (RMS). Trạm ra da (SN) tự động theo dõi mục tiêu là máy bay, tiêm kích sai số không quá 0,3 PDE bằng góc phương vị và góc  tà 7m và tốc độ 30m/s. Sai số RMS khi theo dõi tên lửa ở góc tọa độ tương tự như trên bằng cự li không quá 2,5m.

Trạm ăng ten dẫn đường SN với khả năng tự bảo vệ cao trước nhiễu động bán chủ động và chủ động.
« Sửa lần cuối: 07 Tháng Năm, 2011, 02:11:43 PM gửi bởi longtrec » Logged
hoangpilot
Thành viên
*
Bài viết: 654


« Trả lời #304 vào lúc: 07 Tháng Năm, 2011, 08:59:29 PM »

- Xin được hỏi các bác là tổ hợp Buk-M và Tor-M có thể kết nối dữ liệu với nhau( datalink )  hoặc với radar của hệ thống phòng không tầm xa S-300/S-400 các loại để dẫn đường cho tên lửa của hai hệ thống pk Tor và Buk đánh chặn , tiêu diệt mục tiêu mà không phải thông qua hệ thống ASU phòng không không , cuối cùng là có phải tên lửa không đối không Ks-172 sẽ được phát triển làm tên lửa trong hệ thống Tor-MX trong tương lai đúng không vậy ?  Cheesy
« Sửa lần cuối: 07 Tháng Năm, 2011, 09:18:31 PM gửi bởi hoangpilot » Logged
huyphongssi
Thành viên
*
Bài viết: 1515



« Trả lời #305 vào lúc: 07 Tháng Năm, 2011, 09:49:15 PM »

Em mạn phép anh Long mấy phần:
Với trục thăng khả năng phát hiện ở cự li : 25-27km, thiết bị bay có điều khiển : 9-15km. Trục thăng khởi động nhưng còn đỗ trên mặt đất là : 6-7km(tùy thuộc vào tốc độ cánh quạt quay). Trục thăng bay đứng yên trong không khí 13-20km và thực hiện cất cánh đột ngột "подскок"(Từ nóng-Nhảy) từ mặt đất lên độ cao 20m là : 12km.
 Trạm ra da xác định và cung cấp dữ liệu về mục tiêu ở dải băng không thấp hơn 1,5-20 góc phương vị, 40 góc tà. Sai số ở cự li tối đa 200m, xác định tọa độ mục tiêu không vượt quá 1/2 những giá trị này.
Trực thăng bay "подскок" là bay bám đất lúc ẩn lúc hiện trong độ cao từ mặt đất tới cao độ 20m.

Trích dẫn
Khi trạm ra da phát hiện mục tiêu SOS làm việc, tọa độ tiếng ồn phát ra từ mục tiêu sẽ được xác định và đưa vào hệ thống máy tính điện tử (ЭВМ -электронная вычислительная машина). Hệ số nén phản hồi từ vật thể được truyền vào kênh tín hiệu kỹ thuật số của trạm ra da SOS không nhỏ hơn 44db.
Phần này nói về Hệ số khử nhiễu địa vật (Коэффициент подавления отраженных от местных предметов сигналов) trong kênh kĩ thuật số tại đầu thu khi trinh sát mục tiêu không dưới 44 đề xi ben.

Trích dẫn
Bảo vệ trạm ra da SOS là  tên lửa chống ra da của đối phương ПРР ( противорадиолокационная ракета ), phát hiện kịp thời và tiêu diệt chúng.
Em nghĩ cái này dịch là "Hệ thống phòng vệ giúp bảo vệ tổ hợp trước nguy cơ bị phát hiện và tấn công từ tên lửa chống ra đa của đối phương"
Logged

Nhằm thẳng quân thù, Bắn!
longtrec
Trung tá
*
Bài viết: 1940



« Trả lời #306 vào lúc: 07 Tháng Năm, 2011, 10:47:35 PM »

Bạn huyphongssi sắp thành nhà phê bình kỹ thuật quân sự rồi . Grin.

1/Nguyên văn tiếng Nga thế này :" ...осуществляющего "подскок" с земли на высоту 20 м...", tôi dịch là : " thực hiện cất cánh đột ngột "подскок"(Từ nóng-Nhảy) từ mặt đất lên độ cao 20m" vậy mà bạn dịch là bay bám đất?Huh Cũng lạ đấy. Chúng tôi ở Nga hay dùng từ này khi tham gia các diễn đàn QS và hiểu "подскок" là trạng thái cất cánh thẳng đứng.


2/ Nguyên văn tiếng Nga : "При работе СОЦ(станция обнаружения цели) в сильных пассивных помехах ввод ее координат в ЭВМ . Коэффициент подавления отраженных от местных предметов сигналов в цифровом канале СОЦ составляет не менее 44 дБ".
 Tôi dịch là : " Khi trạm ra da phát hiện mục tiêu SOS làm việc, tọa độ tiếng ồn phát ra từ mục tiêu sẽ được xác định và đưa vào hệ thống máy tính điện tử (ЭВМ -электронная вычислительная машина). Hệ số nén phản hồi từ vật thể được truyền vào kênh tín hiệu kỹ thuật số của trạm ra da SOS không nhỏ hơn 44db.

Tôi đã nói nhiều lần tôi là tay ngang nên không biết "Hệ số khử nhiễu địa vật" như bạn  Undecided

3/ Nguyên văn tiếng Nga : "Защита станции от ПРР обеспечивается путем их своевременного обнаружения и поражения штатными ракетами".

Tôi dịch là : " Bảo vệ trạm ra da SOS là  tên lửa chống ra da của đối phương ПРР ( противорадиолокационная ракета ), phát hiện kịp thời và tiêu diệt chúng" . Bạn dịch là : " "Hệ thống phòng vệ giúp bảo vệ tổ hợp trước nguy cơ bị phát hiện và tấn công từ tên lửa chống ra đa của đối phương"   bản chất 2 câu trên có gì khác nhau?



« Sửa lần cuối: 07 Tháng Năm, 2011, 11:27:46 PM gửi bởi longtrec » Logged
longtrec
Trung tá
*
Bài viết: 1940



« Trả lời #307 vào lúc: 07 Tháng Năm, 2011, 11:20:25 PM »

Bạn Hoangpilot thân mến! Xin để câu đầu khó cho các chuyên gia, tôi xin trả lời câu cuối của bạn. Grin


Сó phải tên lửa không đối không Ks-172 sẽ được phát triển làm tên lửa trong hệ thống Tor-MX trong tương lai đúng không vậy ?
------------------------------------------------------------------------------------------------------------------

Tên lửa KS-172 thuộc chủng tên lửa không đối không còn đang trong giai đoạn thử nhiệm, mọi đồn đoán chỉ là đồn đoán.

Tên lửa KS-172 là chủng tên lửa không đối không có tầm bắn  xa tới 400km, tên lửa dự kiến trang bị cho SU-35BM, Su-35MK và T-50.

Tên lửa KS-172 gồm 2 tầng , pha đầu, pha giữa dẫn đường bằng quán tính, pha cuối bằng ra da chủ động 9B1103M. Tên lửa cần 5 phút từ khi phóng đến khi chạm mục tiêu (400km). Nga đã 2 lần đưa ra giới thiệu tên lửa này, phiên bản mà Nga đưa ra giới thiệu năm 1993 nhìn bề ngoài không khác mấy so với phiên bản 2003. Nhưng thực chất hệ thống khí động học phần cánh đuôi đã được cải tiến, phần đầu tên lửa không bị thu hẹp. Nhiên liệu rắn ở tầng thứ nhất của tên lửa đã được thay thế bổ sung những nguyên tố mới.





Tên lửa KS-172.




Đầu dẫn đường 9B-1103M( 9Б-1103М), ảnh chụp tại triển lãm  МАКС-2009.
« Sửa lần cuối: 08 Tháng Năm, 2011, 12:09:49 AM gửi bởi longtrec » Logged
qtdc
Thượng tá
*
Bài viết: 3299


« Trả lời #308 vào lúc: 07 Tháng Năm, 2011, 11:48:41 PM »

Bác longtrec kính:
- Chết nỗi cái thằng cha ssihuyphong này trừ những lúc nói sai hắn toàn nói đúng. Undecided
- Bác có thể trích nguyên văn câu 2 và 3 rộng hơn nữa không?
Logged
longtrec
Trung tá
*
Bài viết: 1940



« Trả lời #309 vào lúc: 08 Tháng Năm, 2011, 12:01:47 AM »

Bác longtrec kính:
- Chết nỗi cái thằng cha ssihuyphong này trừ những lúc nói sai hắn toàn nói đúng. Undecided
- Bác có thể trích nguyên văn câu 2 và 3 rộng hơn nữa không?



Chẳng những trích câu 2 và 3 , tôi xin đưa nguyên văn bài gốc, xin các chuyên gia mổ sẻ:

Станция обнаружения целей (СОЦ) - когерентно-импульсная РЛС сантиметрового диапазона волн, способная обнаруживать цели с вероятностью 0,6-0,8 на дальностях: самолета - 25-27 км, ДПЛА (дистанционно пилотируемый летательный аппарат)- 9-15 км, вертолета на земле с вращающимися винтами - 6-7 км, зависшего в воздухе - 13-20 км и осуществляющего "подскок" с земли на высоту 20 м - 12 км, их опознавание и выдачу данных о них. При разрешающей способности не хуже 1,5-20 по азимуту, 40 по углу места и 200 м по дальности максимальные ошибки определения координат цели не превышают половины этих значений.



При работе СОЦ(станция обнаружения цели) в сильных пассивных помехах ввод ее координат в ЭВМ осуществляется вручную. Коэффициент подавления отраженных от местных предметов сигналов в цифровом канале СОЦ составляет не менее 44 дБ, в аналоговых - 40 дБ.

Защита станции от ПРР обеспечивается путем их своевременного обнаружения и поражения штатными ракетами.

Антенная станции наведения. Фото А.Соколов

Станция наведения (СН) - когерентно-импульсная РЛС сантиметрового диапазона волн с мало элементной ФАР и электронным управлением луча ДН по угловым координатам. Станция служит для поиска целей в секторе 30 и 70 по азимуту и углу места соответственно, их точного автосопровождения моноимпульсным методом по трем координатам с вероятностью 0,5 (0,8) на дальности до 23 (20) км, обеспечения пуска одной или двух (с интервалом 4 с) ЗУР и передачи ей команд наведения. Поиск целей и передача команд на борт ЗУР осуществляется общим передатчиком станции через ФАР, обеспечивающей одновременное измерение координат цели и двух наводимых на нее ЗУР.



При разрешающей способности СН не хуже одного градуса по угловым координатам и 100 м по дальности среднеквадратические ошибки автосопровождения самолета-истребителя не превышают 0,3 д.у. по азимуту и углу места, 7 м по дальности и 30 м/с по скорости. Среднеквадратические ошибки сопровождения ЗУР по угловым координатам аналогичны вышеуказанным, а по дальности - не превышают 2,5 м.

Станция наведения имеет высокую степень защиты от пассивных и активных помех.
« Sửa lần cuối: 08 Tháng Năm, 2011, 12:12:05 AM gửi bởi longtrec » Logged
